Tipos de RAID Híbrido Explicados: RAID 10, 50 y 60

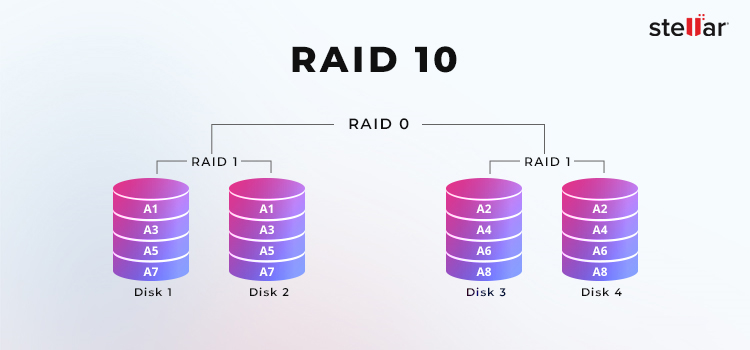

RAID 10 (RAID 1+0): secuencia de réplicas

RAID 10 sigue siendo la configuración híbrida más ampliamente implantada en los centros de datos de producción. Los ingenieros de almacenamiento recurren por defecto a esta arquitectura porque ofrece una gran redundancia sin limitar las velocidades de entrada y salida. A diferencia de las matrices basadas en paridad, evita por completo la generación matemática de paridad.

Cómo funciona el RAID 10

En RAID 10, el controlador crea primero pares duplicados y, a continuación, distribuye esos pares en franjas. Cuando un servidor transmite un archivo, el controlador lo divide en bloques uniformes denominados «franjas». El tamaño de la franja determina el volumen exacto de datos que se escriben en un único disco antes de que el controlador pase al siguiente nivel (se recomienda encarecidamente documentar el tamaño de la franja en ambos niveles para futuros diagnósticos).

Una vez divididos, el hardware distribuye estos bloques por el nivel superior utilizando la lógica estándar de RAID 0. Al mismo tiempo, el nivel inferior de RAID 1 duplica cada bloque. Cada comando de escritura llega simultáneamente a ambas unidades de un par duplicado y, dado que el controlador nunca calcula la paridad, el rendimiento de escritura se mantiene excepcionalmente rápido. Las operaciones de lectura son igualmente rápidas.

El RAID 10 ofrece un rendimiento especialmente bueno ante fallos de hardware. Cuando falla un disco, el proceso de reconstrucción solo recurre al socio de espejo superviviente de esa unidad, dejando intactos los demás pares en buen estado. La unidad superviviente copia sectores idénticos directamente en el disco de sustitución. Dado que este proceso consiste en una copia directa en lugar de un cálculo, las reconstrucciones del RAID 10 se completan en una fracción del tiempo que requieren las configuraciones basadas en paridad.

Número mínimo de unidades y capacidad útil

RAID 10 requiere un mínimo de cuatro unidades físicas. Independientemente del número de discos que se añadan posteriormente, la capacidad útil permanece fija en la mitad del total bruto. Ocho unidades de 10 terabytes, por ejemplo, proporcionan 80 terabytes de almacenamiento bruto, pero solo 40 terabytes de almacenamiento útil una vez montadas por el sistema operativo.

Esta pérdida de la mitad de la capacidad bruta es el coste estructural que supone mantener un espejo completo como base de la matriz. A cambio, una matriz construida sobre este marco puede sobrevivir a múltiples fallos simultáneos de RAID, siempre que dichos fallos no se produzcan dentro del mismo par espejado. El fallo de una sola unidad deja a la matriz totalmente redundante y operativa.

En esta configuración, el tamaño de las unidades es tan importante como su número. Se recomienda encarecidamente que los tamaños de las unidades coincidan en cada par duplicado, ya que mezclar capacidades dentro de un par significa que la unidad de menor capacidad establece el límite máximo para ese par. El controlador descarta de forma permanente el espacio restante en la unidad de mayor capacidad, y los pares no coincidentes también pueden complicar la planificación de la recuperación tras un fallo de RAID.

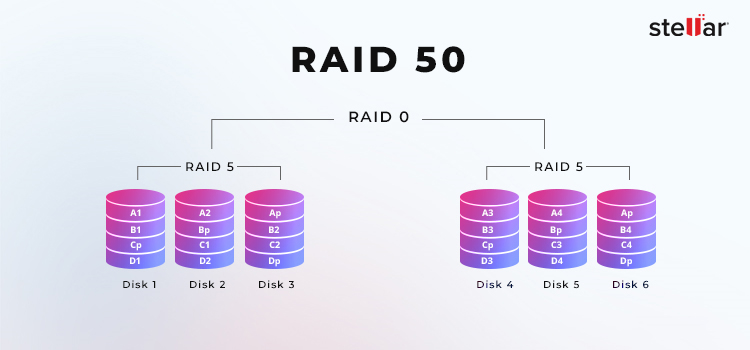

RAID 50 (RAID 5+0)

Ampliar una matriz totalmente duplicada resulta económicamente inviable para proteger los sistemas de almacenamiento de grandes empresas. El RAID 10 conlleva una pérdida fija de capacidad equivalente a la mitad del total bruto y, cuando se trata de cientos de terabytes, este coste se vuelve significativo. Por el contrario, una única matriz RAID 5 de gran tamaño conlleva sus propios riesgos. A medida que aumenta el número de unidades, se alarga el intervalo de reconstrucción y aumenta la probabilidad de que se produzca un segundo fallo durante ese intervalo. El RAID 50 resuelve ambos problemas combinando la paridad distribuida con el striping a nivel de bloque entre grupos independientes.

Cómo funciona el RAID 50

El controlador organiza las unidades en múltiples subgrupos RAID 5 independientes, cada uno de los cuales requiere al menos tres unidades. A continuación, distribuye los datos entre todos los subgrupos utilizando RAID 0 en el nivel exterior. El rendimiento de escritura mejora con respecto a una matriz RAID 5 convencional, ya que los cálculos de paridad se distribuyen entre grupos más pequeños y aislados, en lugar de realizarse sobre el conjunto completo de unidades. Cada subgrupo mantiene la paridad suficiente para sobrevivir de forma independiente a un único fallo interno de una unidad. Una reconstrucción tras un único fallo afecta únicamente al subgrupo que contiene dicha unidad. Los subgrupos restantes continúan funcionando con normalidad y no se acceden a ellos durante la reconstrucción.

Capacidad y cálculos correctos

En el caso de una matriz RAID 50 de seis unidades, estas se dividen en dos subgrupos RAID 5 de tres unidades cada uno. En cada subgrupo, el espacio equivalente a una unidad se destina a la paridad, lo que deja dos unidades por grupo disponibles para datos, es decir, cuatro de las seis unidades en total.

El mismo principio se aplica a escalas mayores. Una matriz de ocho unidades, organizada en dos grupos de cuatro, reserva una unidad por grupo para la paridad, lo que deja seis unidades utilizables. Con doce unidades, organizadas en dos grupos de seis, el número de unidades utilizables asciende a diez, ya que cada grupo más grande sacrifica solo una unidad para la paridad, independientemente del número de unidades de datos que lo acompañen.

La contrapartida de esta mejora en la proporción es el tiempo de reconstrucción. Los subgrupos más grandes aumentan el tiempo necesario para una reconstrucción, ampliando el intervalo durante el cual un segundo fallo dentro del mismo subgrupo sería irrecuperable.

Tiempo de reconstrucción y argumentos a favor del RAID 50 frente al RAID 5 simple

Una reconstrucción RAID 5 estándar en una matriz de gran tamaño constituye el periodo operativo más peligroso en la gestión del almacenamiento. Una sola unidad mecánica de 16 TB tiene una velocidad de lectura secuencial sostenida de aproximadamente 200 a 250 MB/s en condiciones normales. La reconstrucción de esa unidad requiere leer y recalcular los datos de todas y cada una de las demás unidades de la matriz. A 250 MB/s, escanear 16 TB de superficie lleva aproximadamente 18 horas.

Durante ese intervalo, todas las unidades restantes de la matriz sufren un estrés térmico y mecánico elevado. Si una segunda unidad del mismo subgrupo falla durante este periodo, el subgrupo se colapsa. En ese caso, los datos se vuelven irrecuperables sin la intervención de un especialista.

RAID 50 limita este riesgo, ya que cada subgrupo se reconstruye de forma independiente. La reconstrucción solo lee desde las unidades del subgrupo afectado. Los demás subgrupos no se ven afectados.

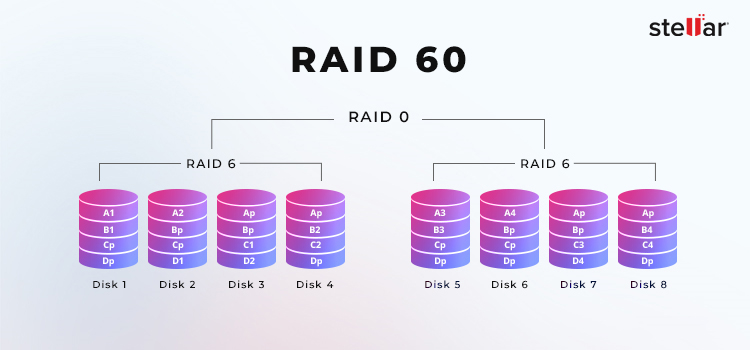

RAID 60 (RAID 6+0)

RAID 60 utiliza la misma lógica arquitectónica que RAID 50, pero sustituye RAID 5 por RAID 6 en el nivel interno. La diferencia radica en la paridad dual. Cada subgrupo interno calcula dos flujos de paridad independientes, denominados P y Q, utilizando la codificación polinómica de Reed-Solomon. Esto permite que cada subgrupo resista internamente dos fallos simultáneos de unidades sin pérdida de datos.

Cómo funciona el RAID 60

El controlador divide las unidades en subgrupos RAID 6 independientes, cada uno de los cuales requiere al menos cuatro unidades. A continuación, estos subgrupos se distribuyen en bandas en el nivel exterior mediante RAID 0. El número mínimo total de unidades es de ocho, lo que comprende dos subgrupos RAID 6 de cuatro unidades cada uno.

En una configuración de ocho unidades, cada subgrupo de cuatro unidades destina dos unidades al almacenamiento de paridad dual, lo que deja dos unidades por subgrupo disponibles para datos. Entre ambos subgrupos, cuatro de las ocho unidades están disponibles para almacenamiento activo. Esta capacidad útil aumenta a medida que se añaden más unidades por subgrupo. Una configuración RAID 60 de doce unidades, organizada en dos grupos de seis, deja ocho unidades utilizables de un total de doce.

El coste operativo se refleja en el rendimiento de escritura. Por cada operación de escritura, el controlador calcula dos valores de paridad independientes antes de que la escritura pueda confirmarse. Esto genera una latencia de procesamiento que es notablemente mayor que la de un RAID 50 bajo cargas de escritura equivalentes. A un alto rendimiento de escritura, esta sobrecarga se convierte en el factor limitante del rendimiento de la matriz.

El RAID 60 resulta adecuado para entornos en los que las consecuencias de la pérdida de datos durante un fallo de hardware superan los costes derivados de unas escrituras más lentas y de un número mínimo de unidades más elevado, como es el caso del almacenamiento en el sector sanitario, los registros de transacciones financieras y los archivos gubernamentales. Para la mayoría de las implementaciones en pymes, el requisito relativo al número de unidades y la merma en el rendimiento de escritura hacen que esta configuración resulte difícil de justificar, a menos que la tolerancia a fallos dobles sea un requisito operativo o de cumplimiento específico.

El error más frecuente que cometen los administradores de sistemas durante las emergencias es intentar reconstrucciones forzadas del controlador sin verificar los parámetros lógicos originales. En cualquier configuración híbrida, es imprescindible identificar correctamente los parámetros de banda del nivel exterior y la geometría del nivel interior antes de que sea seguro iniciar una reconstrucción. Adivinar incorrectamente el tamaño de la banda o la rotación de paridad puede sobrescribir los frágiles metadatos hexadecimales, lo que haría imposible la recuperación de los datos de forma permanente.

Si una matriz de almacenamiento comienza a generar errores de lectura, la respuesta correcta es apagarla inmediatamente. Se debe realizar una clonación sector por sector de cada disco miembro antes de volver a manipular el controlador. Para ello, es necesario extraer físicamente las unidades y conectarlas a un bloqueador de escritura de hardware. Un bloqueador de escritura actúa como una barrera física unidireccional que impide que el sistema operativo escriba datos de fondo en las unidades dañadas.

Mediante esta conexión protegida, se puede crear una clonación de flujo de bits, copiando cada sector de forma idéntica a una unidad de destino estable. A partir de estas clonaciones, un especialista puede reconstruir la matriz lógica sin exponer las unidades originales a más riesgos.
